插入式巴類流量計，也叫均速管流量計，如阿牛巴流量計、威力巴流量計、德爾塔巴流量計等，在工業現場特別是大口徑管道流量測量中應用普遍，下面與廣大用戶分享其簡明安裝插深指南如下。

　　確定正確的阿牛巴流量計的安裝方向和直管段要求;

　　在管線上鉆孔。注意：管線上必須鉆孔，如果采用乙炔氣體或其它燒蝕方法開孔，安裝后的zui大流量誤差可達10%。

　　a、將管線泄壓，排出積存液體。

　　b、選擇你將鉆孔的位置。

　　針對垂直管線可在周線方向任意位置開孔。針對水平管線，開孔的位置依據巴類流量計測量的流體應用：測量液體，在管線的底部開孔;測量氣體，在管線的頂部開孔;測量蒸汽，在管線的底部開孔。c、依據上表，確定開孔的尺寸。d、開孔后，去孔內毛刺。e、如果也需要安裝對向支撐，于*個開孔的正對方向鉆第二個孔，然后去孔內毛刺。

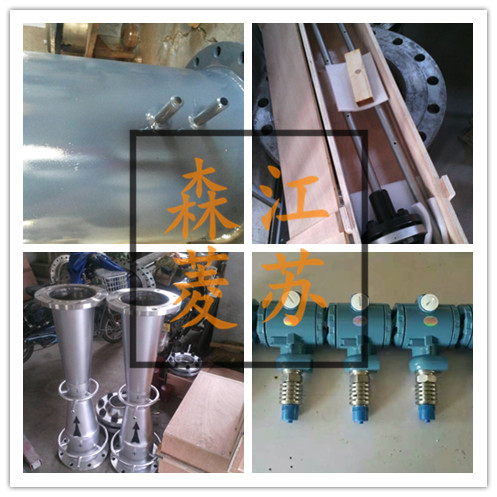

                                                 插入式巴類流量計安裝時管道上插深前注意事項

　　將焊接連接件焊接到管線上，

　　a、將流量計與工廠提供的焊接連接件組裝好，然后插入鉆好的孔內。

　　b、以流量計的安裝頭上平面(或變送器，如果是一體化儀表)對線定位，使之平行管道。

　　c、點焊。將焊接連接固定到管線上，然后將阿牛巴等巴類傳感器拆下。

　　d、焊接之前,為防止焊渣飛濺損壞連接件螺紋,用工廠提供的厚鋁箔包裹螺紋部分?；驍Q上一個保護螺帽，均勻焊接，防止焊接件變形，完成焊接。

　　插入安裝巴類流量計

　　a、安裝連接件完全冷卻后,安裝連接體。

　　b、在密封壓緊環和預焊接鎖緊環之間裝入*個密封環(盤根);注意不要損壞密封環。

　　c、將密封環壓入連接體內部至預焊接鎖緊環。重復以上步驟將其余二個密封環裝入，調整密封環開口的位置，使每個開口的位置交錯成180度。

　　d、調整巴類流量計方向，將流量計頭部上的箭頭標記指向管線的流體方向，用手將Pak-Lok壓緊螺母與連接體擰緊，以手擰不動為止。

　　e、用扳手鎖緊螺母，均勻鎖緊螺母，螺母擰緊的程度可以避免泄漏即可。不可過分用力旋緊壓緊螺母，否則會損壞安裝部件。
